Von: 601,20 €
Bis: 5.968,44 €
Preis wie konfiguriert: 0,00 €

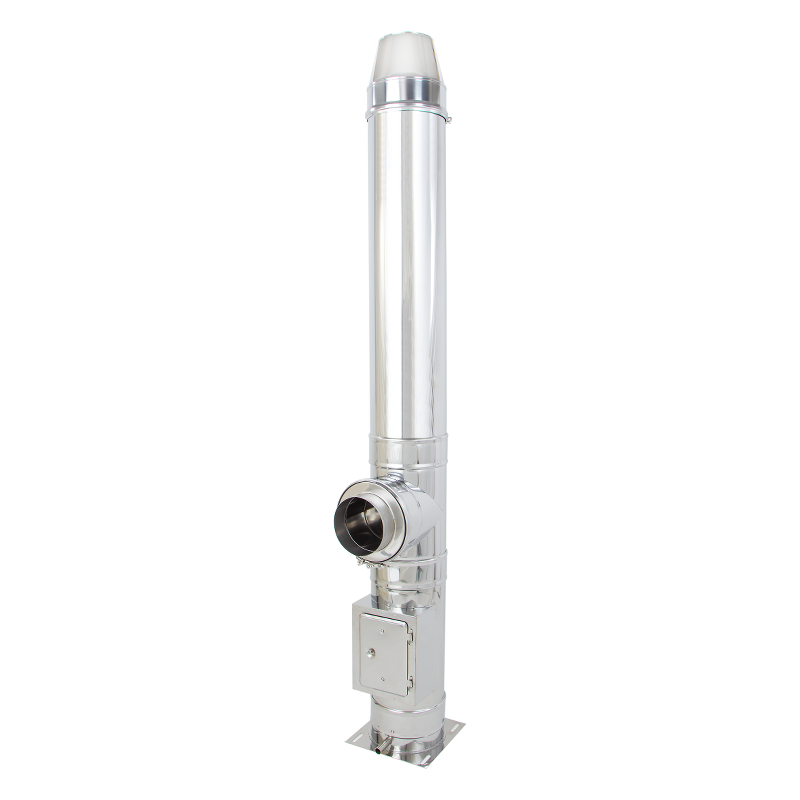

Unsere Edelstahlkamine sind mit unterschiedlichen Innenrohren erhältlich. Bezüglich der Haltbarkeit liegen bei allen Produkten sehr gute Erfahrungswerte vor.
Alle Ausführungen sind für Gas-, Öl-, und Festbrennstoffe geeignet!
Der Durchmesser des abgasführenden Rohrs.
Je nach Feuerstätte muss ein passender Durchmesser gewählt werden, z.B.:
Als Faustregel gilt: Der Durchmesser der Abgasanlage sollte mindestens dem der Feuerstätte enstsprechen. Auf Anfrage führen wir gerne eine Berechnung zur Dimensionierung Ihrer Anlage durch.
Die Wandkonsole 50–150 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 50 bis 150 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.
Die Wandkonsole 100–200 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 100 bis 200 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Wandkonsole 250–350 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 250 bis 350 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Bodenplatte universal bildet den unteren Abschluss der Abgasanlage und kann entweder direkt am Boden oder mittels Wandkonsole / Wandstütze an der Mauer montiert werden. Seitlich befindet der Kondensatablauf.
Auf Anfrage kann die Bodenplatte auch mit Kondensatablauf nach unten oder geschlossen (ohne Kondensatablauf) gefertigt werden.
Die Bodenplatte mit Standfuß 500 mm wird am Boden montiert und bildet den unteren Abschluss der Abgasanlage. Der einwandige Standfuß ist kürzbar. So kann beispielsweise die Höhe des T-Stücks beliebig angepasst werden.
Die Bodenplatte mit Standfuß 1000 mm wird am Boden montiert und bildet den unteren Abschluss der Abgasanlage. Der einwandige Standfuß ist kürzbar. So kann beispielsweise die Höhe des T-Stücks beliebig angepasst werden.
Die Prüföffnung dient zur Reinigung und Inspektion des Kamins. Die unterste Prüföffnung wird direkt auf der Bodenplatte montiert.
Es können mehrere Prüföffnungen nötig sein. Kontaktieren Sie diesbezüglich Ihren Kaminkehrer.
Der waagrechte Anschluss des T-Stück 90° dient zum Anschluss der Feuerstätte. Zur Abdeckung der Isolierung und zum einfacheren Anschluss der Feuerstätte kann ein Übergang DW-EW oder ein Längenelement 500 mm mit Wandfutter verwendet werden.
Das T-Stück 45° bietet weniger Widerstand als das T-Stück 90°. Es wird beispielsweise eingesetzt werden, wenn:
Der Übergang DW-EW deckt die Isolierung des doppelwandigen Bauteils (z.B. waagrechter Abgang des T-Stücks) ab. Der einwandige Teil kann auch reduziert, bzw. erweitert geliefert werden.
Das Längenelement 1000 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 930 mm (Gesamtlänge 1000 mm).
Das Längenelement 500 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 430 mm (Gesamtlänge 500 mm).
Das Längenelement 250 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 180 mm (Gesamtlänge 250 mm).
Der Bogen 15° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.
ACHTUNG: Beim senkrechten Einbau ist der Kamin unmittelbar über dem oberen Winkel ist der Kamin zu befestigen (z.B. mittels Wandhalter). Werden mehr als 1,5 m über dem oberen Bogen aufgebaut, so muss aus statischen Gründen das darüberliegende Gewicht mittels Bodenplatte Zwischenstütze und Wandkonsole abgefangen werden. Klären Sie die Verwendung von Bögen im senkrechten Teil des Kamins mit Ihrem Rauchfangkehrer ab.
Der Bogen 30° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.
Der Bogen 45° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.
Der Bogen 90° kann aus baulichen Gründen am T-Stück bzw im waagrechten Teil der Abgasanlage eingebaut werden. Bei Überdruckanlagen (z.B. Gas- oder Ölbrennwertgeräte) wird der Bogen 90° anstelle des T-Stücks verwendet.
Der Bogen 90° mit Revisionsöffnung kann aus baulichen Gründen am T-Stück bzw im waagrechten Teil der Abgasanlage eingebaut werden. Im senkrechten Teil sind maximal 45° Bögen zulässig.
Bei Überdruckanlagen (z.B. Gas- oder Ölbrennwertgeräte) wird der Bogen 90° mit Revisionsöffnung anstelle des T-Stücks verwendet.
Der Mündungsabschluss schützt die Isolierung des doppelwandigen Edelstahlkamins vor Feuchtigkeit. Regenwasser und Kondensat müssen durch den Kondenatablauf der Bodenplatte abgeleitet werden.
Die Regenhaube schützt die Isolierung des doppelwandigen Edelstahlkamins vor Feuchtigkeit und vermindert das Eindringen von Niederschlägen.
Idealerweise wird das anfallende Kondensat und das Regenwasser durch den Kondensatablauf der Bodenplatte abgeleitet. Sollte der Kondensatablauf nicht angeschlossen werden können und kein Kondensat anfallen (wie z.B. bei festen Brennstoffen und hohen Abgastemperaturen) ist die Regenhaube sinnvoll.
Lamellenhaube bildet den oberen Abschluss des Kamins und erfüllt folgende Aufgaben:
Der Kaminzug wird durch die Lamellenhaube leicht vermindert.
Der Wandhalter 1 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.
Der Wandhalter 2 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Wandhalter 3 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Wandhalter 4 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Wandhalter 5 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Sparrenhalter wird an den Dachsparren oder an schrägen Flächen befestigt.
Die Abspannschelle wird am Außenrohr eines Längenelements fixiert. An den Ösen werden Seile oder Abspannstangen montiert.
Die Abstannstange wird an der Abspannschelle montiert und fixiert so den Kamin.
Die Wandrosette wird zur Kaschierung von Wand- und Deckendurchbrüchen verwendet.
Auf Anfrage sind auch andere Abmessungen und Formen lieferbar (z.B. Größe, Form: rund, oval, etc.).
Die Dachdurchführung 5–20° kann wahlweise mit Bleischürze (für Ziegeldächer) oder Edelstahlrand (z.B. Metalldächer) geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).
Die Dachdurchführung 20–35° kann wahlweise mit Bleischürze (für Ziegeldächer) oder Edelstahlrand (z.B. Metalldächer) geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
Die Flachdachdurchführung DW ist für Dachneigungen von 0 bis 10° verwendbar. Der Rand aus Edelstahl und muss dicht mit der Dachhaut verbunden werden. Um den Ringspalt zwischen Flachdachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
* Pflichtangaben
Verzüge mittels Bögen werden bei den Längenangaben nicht berücksichtigt!
Es wird angenommen, dass sämtliche Längenelemente oberhalb des T-Stücks augebaut werden.
Preis ab: 317,30 €
Von: 650,40 €
Bis: 6.839,04 €
