Bausatz Edelstahlkamin DW Standard / Premium

Klicken Sie doppelt auf das obere Bild, um es im voller Größe zu sehen

Verkleinern
Vergrößern

Mehr Ansichten

  • Bausatz Edelstahlkamin DW Standard / Premium

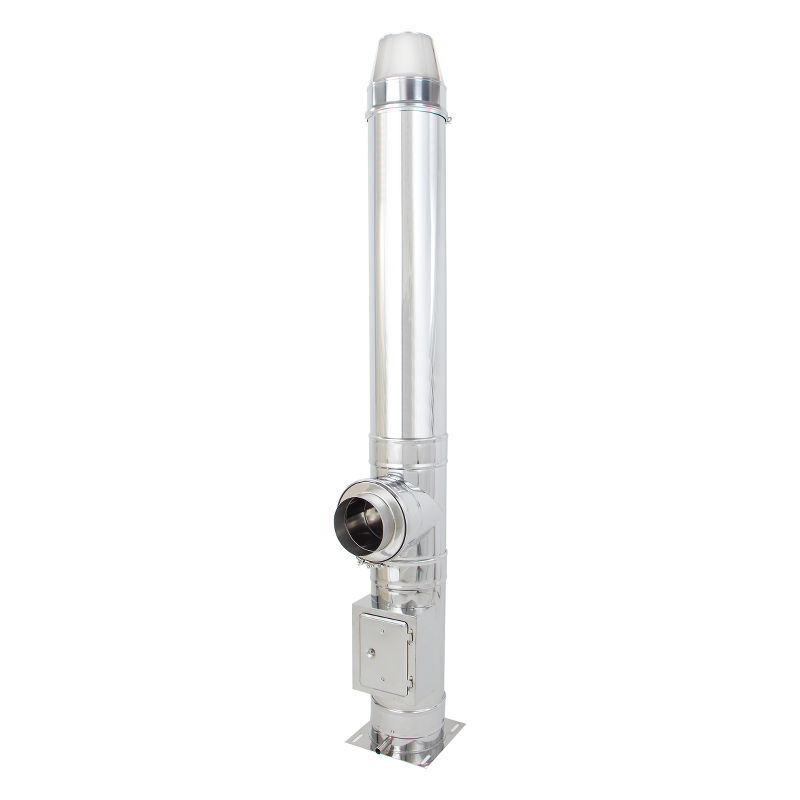

Bausatz Edelstahlkamin DW

Schreiben Sie die erste Kundenmeinung

Von: 1.148,40 €

Bis: 7.693,65 €

Preis wie konfiguriert: 0,00 €

Lieferzeit:Info Lieferzeit
DurchmesserDW StandardDW Premium 0,6mmDW Premium 1mm
Ø113lagernd
ca. 2-4 Werktage
lagernd
ca. 2-4 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø130lagernd
ca. 2-4 Werktage
lagernd
ca. 2-4 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø150lagernd
ca. 2-4 Werktage
lagernd
ca. 2-4 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø160lagernd
ca. 2-4 Werktage
lagernd
ca. 2-4 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø180lagernd
ca. 2-4 Werktage
lagernd
ca. 2-4 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø200auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø250auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø300auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø350auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø400auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø450auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
Ø500auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage
auf Bestellung
ca. 5-8 Werktage

Info Ausführung

Ausführung

Unsere Edelstahlkamine sind mit unterschiedlichen Innenrohren erhältlich.
Bezüglich der Haltbarkeit liegen bei allen Produkten sehr gute Erfahrungswerte vor.

Standard:0,5 mm L99 Edelstahl(Werkstoffnr. 1.4509)
Premium:0,6 mm V4A Edelstahl(Werkstoffnr. 1.4404)
Premium 1,0 mm:1,0 mm V4A Edelstahl(Werkstoffnr. 1.4404)

Alle Ausführungen sind für Gas-, Öl-, und Festbrennstoffe geeignet!

Info Durchmesser

Durchmesser

Der Durchmesser des abgasführenden Rohrs.

Je nach Feuerstätte muss ein passender Durchmesser gewählt werden, z.B.:

113–130 mm:z.B. Pelletkaminöfen, Gasdurchlauferhitzer, Ölöfen
150–160 mm:z.B. Kaminöfen, Festbrennstoffherde
180–200 mm:z.B. Heizkessel, Kachelöfen

Als Faustregel gilt: Der Durchmesser der Abgasanlage sollte mindestens dem der Feuerstätte enstsprechen.
Auf Anfrage führen wir gerne eine Berechnung zur Dimensionierung Ihrer Anlage durch.

Info Wandkonsole

Wandkonsole

ohne



Wandkonsole 50–150 mm verstellbar DW

Die Wandkonsole 50–150 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze.
Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 50 bis 150 mm.
Die Wandkonsole kann hängend oder stehend montiert werden.

Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.

Wandkonsole stehend

Edelstahlkamin auf stehender Wandkonsole

Wandkonsole hängend

Edelstahlkamin auf hängender Wandkonsole
Wandkonsole 50–150 mm verstellbar Zeichnung | Edelstahlkamin DW
Durchmesser A B C WA
500 850 735 650 50–150

Wandkonsole 100–200 mm verstellbar DW

Die Wandkonsole 100–200 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze.
Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 100 bis 200 mm.
Die Wandkonsole kann hängend oder stehend montiert werden.

Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.

Wandkonsole stehend

Edelstahlkamin auf stehender Wandkonsole

Wandkonsole hängend

Edelstahlkamin auf hängender Wandkonsole
Wandkonsole 100–200 mm verstellbar Zeichnung | Edelstahlkamin DW
Durchmesser A B C WA
500 900 785 650 100–200

Wandkonsole 250–350 mm verstellbar DW

Die Wandkonsole 250–350 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze.
Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 250 bis 350 mm.
Die Wandkonsole kann hängend oder stehend montiert werden.

Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.

Wandkonsole stehend

Edelstahlkamin auf stehender Wandkonsole

Wandkonsole hängend

Edelstahlkamin auf hängender Wandkonsole
Wandkonsole 250–350 mm verstellbar Zeichnung | Edelstahlkamin DW
Durchmesser A B C WA
500 1200 935 650 250–350
Info Bodenplatte

Bodenplatte

Bodenplatte universal DW

Die Bodenplatte universal bildet den unteren Abschluss der Abgasanlage und kann entweder direkt am Boden oder mittels Wandkonsole / Wandstütze an der Mauer montiert werden.
Seitlich befindet der Kondensatablauf.

Auf Anfrage kann die Bodenplatte auch mit Kondensatablauf nach unten oder geschlossen (ohne Kondensatablauf) gefertigt werden.

Bodenplatte universal Zeichnung | Edelstahlkamin DW
Durchmesser
500

Bodenplatte mit Standfuß 500 mm DW

Die Bodenplatte mit Standfuß 500 mm wird am Boden montiert und bildet den unteren Abschluss der Abgasanlage.
Der einwandige Standfuß ist kürzbar. So kann beispielsweise die Höhe des T-Stücks beliebig angepasst werden.

Auf Anfrage kann die Bodenplatte auch mit Kondensatablauf nach unten oder geschlossen (ohne Kondensatablauf) gefertigt werden.

Bodenplatte mit Standfuß 500 mm Zeichnung | Edelstahlkamin DW
Durchmesser
500

Bodenplatte mit Standfuß 1000 mm DW

Die Bodenplatte mit Standfuß 1000 mm wird am Boden montiert und bildet den unteren Abschluss der Abgasanlage.
Der einwandige Standfuß ist kürzbar. So kann beispielsweise die Höhe des T-Stücks beliebig angepasst werden.

Auf Anfrage kann die Bodenplatte auch mit Kondensatablauf nach unten oder geschlossen (ohne Kondensatablauf) gefertigt werden.

Bodenplatte mit Standfuß 1000 mm Zeichnung | Edelstahlkamin DW
Durchmesser
500
Info Prüföffnung

Prüföffnung

Prüföffnung DW

Die Prüföffnung dient zur Reinigung und Inspektion des Kamins.
Die unterste Prüföffnung wird direkt auf der Bodenplatte montiert.

Es können mehrere Prüföffnungen nötig sein. Kontaktieren Sie diesbezüglich Ihren Kaminkehrer.

Prüföffnung Zeichnung | Edelstahlkamin DW
Durchmesser A B C D
500 570 200 300 40

ohne


Info T-Stück

T-Stück

T-Stück 90° DW

Der waagrechte Anschluss des T-Stück 90° dient zum Anschluss der Feuerstätte.
Zur Abdeckung der Isolierung und zum einfacheren Anschluss der Feuerstätte kann ein Übergang DW-EW oder ein Längenelement 500 mm mit Wandfutter verwendet werden.

T-Stück 90 Grad Zeichnung | Edelstahlkamin DW
Durchmesser A B
500 770 105

T-Stück 45° DW

Das T-Stück 45° bietet weniger Widerstand als das T-Stück 90°.
Es wird beispielsweise eingesetzt werden, wenn:

  • baulich erforderlich
  • bei der Feuerstätte eine 45°-ige Einmündung vorgeschrieben ist
  • der Kaminzug bei einem T-Stück 90° zu gering wäre
T-Stück 45 Grad Zeichnung | Edelstahlkamin DW
Durchmesser A B
500 1020 790
Info Übergangsstück
  • 1

Übergangsstück

Übergang DW-EW (Reduzierung) DW

Der Übergang DW-EW deckt die Isolierung des doppelwandigen Bauteils (z.B. waagrechter Abgang des T-Stücks) ab.
Der einwandige Teil kann auch reduziert, bzw. erweitert geliefert werden.

Übergang DW-EW Zeichnung | Edelstahlkamin DW
Durchmesser
500

ohne


Info Längenelemente

Längenelemente

Längenelement 1000 mm DW

Das Längenelement 1000 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 930 mm (Gesamtlänge 1000 mm).

Längenelement 1000 mm Zeichnung | Edelstahlkamin DW
Durchmesser
500

Längenelement 500 mm DW

Das Längenelement 500 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 430 mm (Gesamtlänge 500 mm).

Längenelement 500 mm Zeichnung | Edelstahlkamin DW
Durchmesser
500

Längenelement 250 mm DW

Das Längenelement 250 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 180 mm (Gesamtlänge 250 mm).

Längenelement 250 mm Zeichnung | Edelstahlkamin DW
Durchmesser
500
Info Bögen

Bögen

Bogen 15° DW

Der Bogen 15° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.

ACHTUNG:
Beim senkrechten Einbau ist der Kamin unmittelbar über dem oberen Winkel ist der Kamin zu befestigen (z.B. mittels Wandhalter).
Werden mehr als 1,5 m über dem oberen Bogen aufgebaut, so muss aus statischen Gründen das darüberliegende Gewicht mittels Bodenplatte Zwischenstütze und Wandkonsole abgefangen werden.
Klären Sie die Verwendung von Bögen im senkrechten Teil des Kamins mit Ihrem Rauchfangkehrer ab.

Bogen 15 Grad Zeichnung | Edelstahlkamin DW
Durchmesser A
500 132

Bogen 30° DW

Der Bogen 30° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.

ACHTUNG:
Beim senkrechten Einbau ist der Kamin unmittelbar über dem oberen Winkel ist der Kamin zu befestigen (z.B. mittels Wandhalter).
Werden mehr als 1,5 m über dem oberen Bogen aufgebaut, so muss aus statischen Gründen das darüberliegende Gewicht mittels Bodenplatte Zwischenstütze und Wandkonsole abgefangen werden.
Klären Sie die Verwendung von Bögen im senkrechten Teil des Kamins mit Ihrem Rauchfangkehrer ab.

Bogen 30 Grad Zeichnung | Edelstahlkamin DW
Durchmesser A
500 170

Bogen 45° DW

Der Bogen 45° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.

ACHTUNG:
Beim senkrechten Einbau ist der Kamin unmittelbar über dem oberen Winkel ist der Kamin zu befestigen (z.B. mittels Wandhalter).
Werden mehr als 1,5 m über dem oberen Bogen aufgebaut, so muss aus statischen Gründen das darüberliegende Gewicht mittels Bodenplatte Zwischenstütze und Wandkonsole abgefangen werden.
Klären Sie die Verwendung von Bögen im senkrechten Teil des Kamins mit Ihrem Rauchfangkehrer ab.

Bogen 45 Grad Zeichnung | Edelstahlkamin DW
Durchmesser A
500 211

Bogen 90° DW

Der Bogen 90° kann aus baulichen Gründen am T-Stück bzw im waagrechten Teil der Abgasanlage eingebaut werden.
Bei Überdruckanlagen (z.B. Gas- oder Ölbrennwertgeräte) wird der Bogen 90° anstelle des T-Stücks verwendet.

Bogen 90 Grad Zeichnung | Edelstahlkamin DW
Durchmesser A
500 403

Bogen 90° mit Revisionsöffnung DW

Der Bogen 90° mit Revisionsöffnung kann aus baulichen Gründen am T-Stück bzw im waagrechten Teil der Abgasanlage eingebaut werden.
Im senkrechten Teil sind maximal 45° Bögen zulässig.

Bei Überdruckanlagen (z.B. Gas- oder Ölbrennwertgeräte) wird der Bogen 90° mit Revisionsöffnung anstelle des T-Stücks verwendet.

Bogen 90 Grad mit Revisionsöffnung Zeichnung | Edelstahlkamin DW
Durchmesser A
500 403
Info Mündung

Mündung

Mündungsabschluss DW

Der Mündungsabschluss schützt die Isolierung des doppelwandigen Edelstahlkamins vor Feuchtigkeit.
Regenwasser und Kondensat müssen durch den Kondenatablauf der Bodenplatte abgeleitet werden.

Mündungsabschluss Zeichnung | Edelstahlkamin DW
Durchmesser A
500 290

Regenhaube DW

Die Regenhaube schützt die Isolierung des doppelwandigen Edelstahlkamins vor Feuchtigkeit und vermindert das Eindringen von Niederschlägen.

Idealerweise wird das anfallende Kondensat und das Regenwasser durch den Kondensatablauf der Bodenplatte abgeleitet.
Sollte der Kondensatablauf nicht angeschlossen werden können und kein Kondensat anfallen (wie z.B. bei festen Brennstoffen und hohen Abgastemperaturen) ist die Regenhaube sinnvoll.

 Regenhaube Zeichnung | Edelstahlkamin DW
Durchmesser A B
500 633 990
Info Befestigungen

Befestigungen

Wandhalter 1 verstellbar DW

Der Wandhalter 1 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.
Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Wandhalter 1 verstellbar Zeichnung | Edelstahlkamin DW
Durchmesser A B WA
500 540 463 64–137

Wandhalter 2 verstellbar DW

Der Wandhalter 2 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.
Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Wandhalter 2 verstellbar Zeichnung | Edelstahlkamin DW
Durchmesser A B WA
500 540 463 134–207

Wandhalter 3 verstellbar DW

Der Wandhalter 3 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.
Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Wandhalter 3 verstellbar Zeichnung | Edelstahlkamin DW
Durchmesser A B WA
500 540 463 234–347

Wandhalter 5 verstellbar


Durchmesser
500

Abspannschelle DW

Die Abspannschelle wird am Außenrohr eines Längenelements fixiert.
An den Ösen werden Seile oder Abspannstangen montiert.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Klemmband mit Abspannschelle Zeichnung | Edelstahlkamin DW
Durchmesser
500

Abspannstange DW

Die Abstannstange wird an der Abspannschelle montiert und fixiert so den Kamin.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Abspannstange Zeichnung | Edelstahlkamin DW

Abspannstange DW

Die Abstannstange wird an der Abspannschelle montiert und fixiert so den Kamin.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Abspannstange Zeichnung | Edelstahlkamin DW
Info Blenden

Blenden

Wandrosette DW

Die Wandrosette wird zur Kaschierung von Wand- und Deckendurchbrüchen verwendet.

Auf Anfrage sind auch andere Abmessungen und Formen lieferbar (z.B. Größe, Form: rund, oval, etc.).

Wandrosette Zeichnung | Edelstahlkamin DW
Durchmesser
500
Info Dachdurchführung

Dachdurchführung

Flachdachdurchführung DW

Die Flachdachdurchführung DW ist für Dachneigungen von 0 bis 10° verwendbar. Der Rand aus Edelstahl und muss dicht mit der Dachhaut verbunden werden.
Um den Ringspalt zwischen Flachdachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.

Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).

Flachdachdurchführung Zeichnung | Edelstahlkamin DW
Durchmesser A
500 900

Dachdurchführung 5–20° Edelstahl


Durchmesser A
500 945

Dachdurchführung 20–35° Edelstahl


Durchmesser A B
500 1000 1000

Dachdurchführung 35–50° Edelstahl


Durchmesser A B
500 1090 1275
